Pentax MEの強引な分解方法

ペンタックスMEの、トップカバーを外しファインダーを清掃します。

ミラー室のモルトは予め除去しておかないと、スクリーン内に入り込んで再度分解の憂き目にあいます。

なお、ME SUPERの場合は、ミラー室から清掃可能です。(下画像の赤丸部分のシールを剥がして内部を吹き飛ばす。)MEも最後期のものは同じ仕様になっています。

最初の動作チェックで注意したいのは、オートの低速が正常に動かないという症状があります。

完璧に整備できた!なんて後に気づくとがっかりするので、先に確認して下さい。



※体験教室用のまとめ記事です。修理依頼を頂いた場合と異なり精度より簡単を優先してます。

◆トップカバーの外し方

巻き上げレバーを外すために、カバーを外します。

カバーとその下の金具は逆ネジのため注意です。

カバーはゴム板

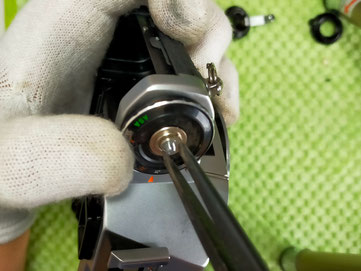

下の金属は平刃のペンチで外して下さい。
カバーを逆(左)に回すと、ネジがポッキリ折れます。

レバー、ワッシャーと外しプラパーツを取ります。
内周の少し凹んだ箇所にカニ爪状のとんがりを合わせて外します。
組戻しの時は、はめた後少し回転させるのを忘れないで下さい。

シャッターダイヤルを外します。

外す時のダイヤル位置はAUTOです。合わせないと、白いボタンが飛んでいきます。

黒いプラ部分のイモネジを緩めます。

シャッターダイヤルの切り替えボタンを押しながら、外したイモネジの方から斜めに持ち上げながら外します。

切り替えボタン下の金具は、ほっとくと飛んでいくので回収して下さい。

巻き戻しクランクを抜く前に裏蓋を外します。

画像のピンを押し下げれば分離できます。

クランク下の金具をペンチで外します。

分解に必要なパーツは取りはずしたので、カバーを外していきます。

後面のネジ2本、クランク横のネジ、そして忘れがちなシャッターダイアルの穴の下に隠れたネジを抜きます。

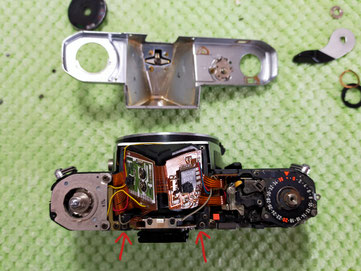

トップカバーが外れました。

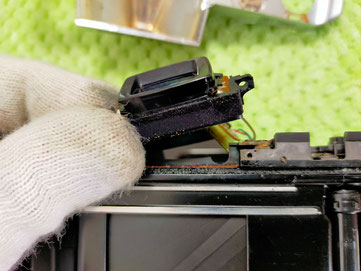

ファインダーアイピース部の清掃は、左右のネジ2本を取り、アイピースを後ろに引き抜いて外します。

アイピース裏と、プリズムの後面を清掃することができます。

アイピースには、コードが繋がっているので、浮かせながら清掃することになります。

アイピース上の金具を外せば分離できます。清掃というより、交換したいときに外します。

◆補足 カウンターが動かない時の対処

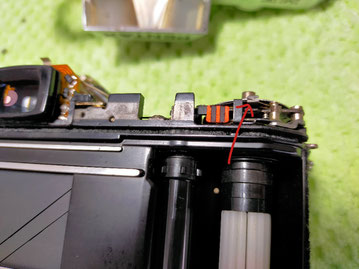

カウンターが動いていない場合は、巻き上げ下の二股の金具から、ねじりスプリングの先が外れてしまっていることが多いです。

分解中に外してしまうこともあるので注意です。

◆プリズムの外し方

プリズムと基盤の接着を剥がします。

黄色の金具を外します。

基盤を押えている金具なので、これ以降基盤を上に引っ張りすぎると基盤の位置がずれます。



さて、この後基盤をめくってプリズムを外すのが作法だとは思いますが、手間がかかるので今回は基盤つけっぱなしでプリズム外す方法を紹介します。

プリズムを左右から締め付けているイモネジを緩めます。

画像の逆側にもイモネジあります。

かなり深く刺さっているので、多めに緩めないとプリズム外せません。

イモネジを緩めた後は、プリズムに余裕ができます。

スクリーンのチリ程度なら、少し浮かせて中を吹き飛ばせばOKです。

カビなどで本格的に清掃が必要ならば、基盤を引っ張り過ぎないように、また配線に負担がかからないように注意しながらプリズムを取り外します。

◆基盤の位置がずれてしまった時の対処法

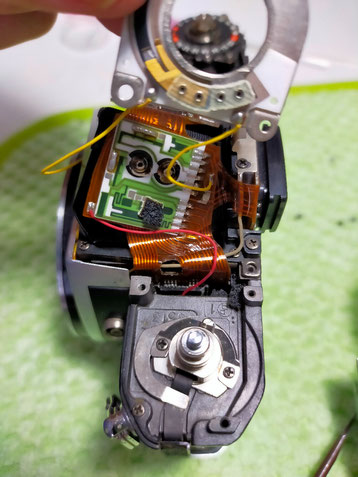

強引に引っ張ったため、右側の基盤が上に少し抜けています。

プリズムを戻した後に修復します。

プラスネジと突き出たマイナスネジを外します。

金属部をめくってやると、基盤が見やすくなるので、位置を微調整しながら真ん中の部分を押してやってもとに戻します。

下にハマるポイントがあります。

また、元の位置に戻っていないとプリズム横のイモネジが見えてこないのでそれも判断基準になります。

◆組戻し

組み戻す前に、スクリーン左右の外側に使われているモルトの劣化部分を除去します。(ブロワーで強く吹き飛ばすだけでもいいです。)

スクリーンの脇が開いているので、基盤を動かしたりするとすぐにモルトが入り込んできます。

プリズムをはめ直したら、スクリーン内に汚れがないかまた、アイピース裏に拭き残しや糸くずなどが無いかチェックします。

問題なければ、左右のイモネジを締めプリズムを固定します。

後は、コードを噛まないようにトップカバーを戻していきます。

◆ミラー室のモルトについて

ミラー緩衝用のモルトは、真ん中が少し凹んだものを貼り付けます。

モルトを2つに畳んだ角を少し切ります。





Pentax Meの分解方法とそれに伴う対処方法は以上です。
